DTH borehammer

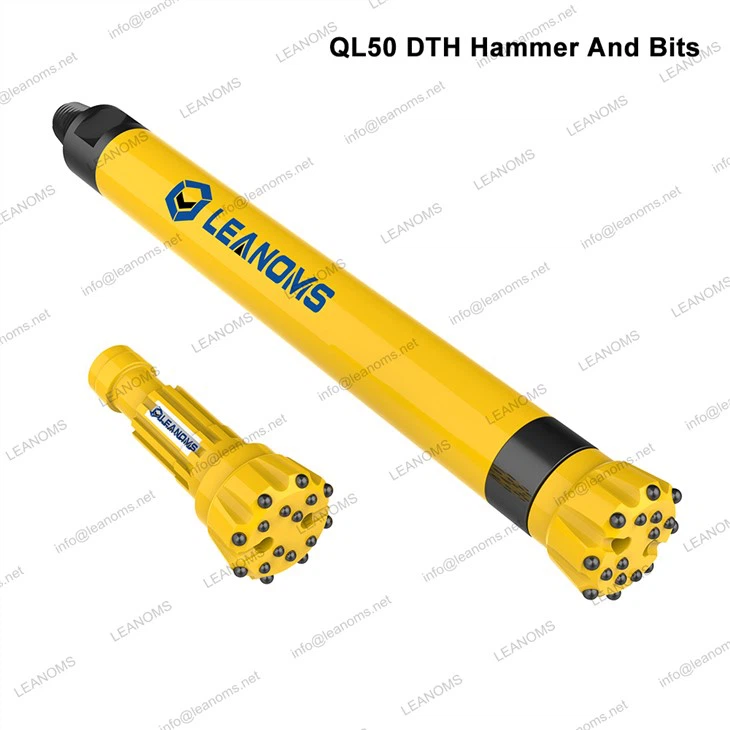

Series QL høylufttrykk DTH Drilling Hammer er utformet som en hammerbor. De skiller seg imidlertid fra andre fjellbor ved kontinuerlig drift ned mot borkronen.

Den komprimerte gassen kommer inn i DTH Drilling Hammer gjennom borerøret og slippes deretter ut fra borekronen, og eksosgassen brukes til avslagging. Den roterende bevegelsen til hammeren er gitt av det roterende hodet, og akselkraften leveres av propellen, som overføres til DTH Drilling Hammer gjennom borestangen.

DTH Drilling Hammer består av et smalt, langstrakt rør som inneholder et slagstempel, intern sylinder, luftfordeler, tilbakeslagsventil. Den ekte, gjengede toppunderdelen er utstyrt med en skiftenøkkel og koplingsgjenge for tilkobling til borerørene. Den fremre delen, sjåførsjekken, også utstyrt med gjenger, omslutter det splines-utstyrte borkroneskaftet og overfører matekraft samt rotasjon til vannbrønnborekronen.

En stoppring begrenser aksiale bevegelser av borkronen. Hensikten med tilbakeslagsventilen er å hindre at urenheter trenger inn i DTH Drilling Hammer når trykkluft stenges. Under boring blir borekronen trukket inne i vannbrønnborehammeren presset mot drivchucken. Stempelet treffer direkte mot støtflaten til borkronens skaft. Luftblåsing oppstår når borkronen mister kontakt med bunnen av hullet.

Stoppringen og tilbakeslagsventilen jobber sammen for å gi maksimal effektivitet. Stoppringen sørger for at borkronen ikke beveger seg for langt inn i hullet, mens tilbakeslagsventilen hindrer urenheter i å komme inn i DTH Drilling Hammer når lufttrykket stenges. Under boring holdes borkronen godt på plass mot drivchucken av kraften fra lufttrykket, og stempelet treffer slagoverflaten til borkroneskaftet for å drive den inn i hullet. Når borkronen mister kontakt med bunnen av hullet, oppstår luftblåsing, noe som bidrar til å avkjøle borkronen, redusere friksjonen og fjerne rusk fra borkronen.
